图纸变实泵:邦威五步精工打造耐用转子泵

2025/07/02
文章来自于:邦威市场部/邦威市场部
阅读量:50 次

为什么转子泵的加工制作从画图纸开始,其实核心目标一句话:把纸上画的泵,变成手里能用、好用、耐用的真泵。

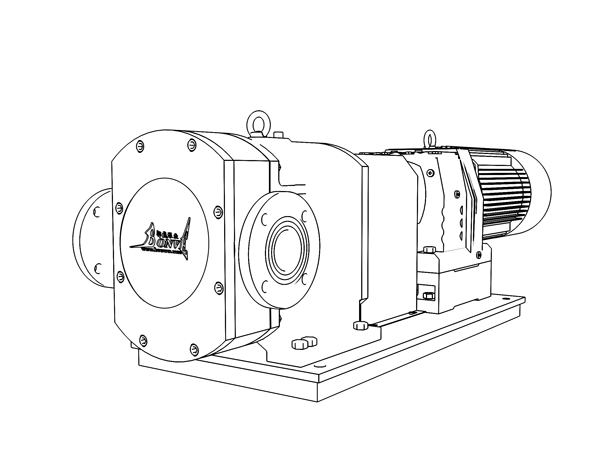

(邦威转子泵线框图)

1.读懂图纸

不光看尺寸数字,更要明白设计师为什么这么要求。比如:

转子形状为啥这么特殊?→为了泵油顺畅、少震动、少噪音。

材料为啥选这种钢?→要耐磨/防锈/承受高压。

表面为啥要磨这么光?→减少摩擦漏油,延长寿命。

理解各部分怎么配合、公差(允许的误差)紧在哪松在哪,背后的道理是啥(比如间隙大了漏油,小了会卡死)。

(邦威转子泵加工制作方案)

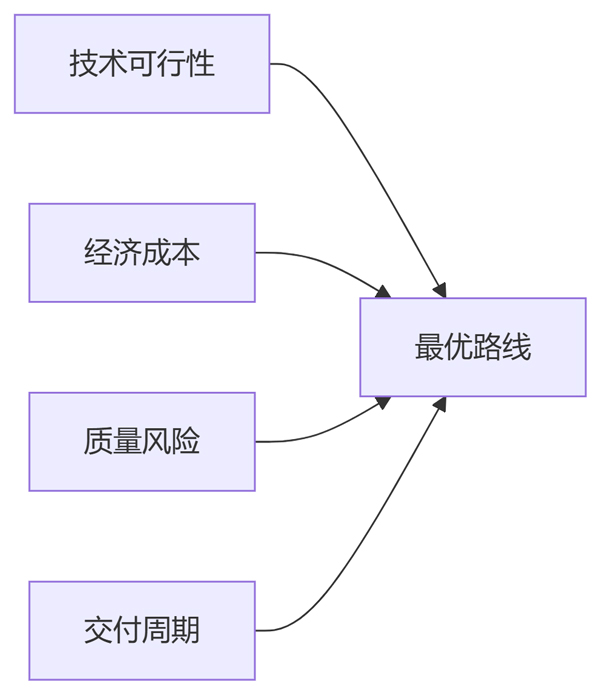

2.规划“做”的路线

想清楚零件从毛坯到成品,每一步该用什么机器、怎么干、先干啥后干啥。

原则是:先粗干留余量→处理材料(如淬火变硬)→再精干到位。避免后面工序破坏前面成果。

考虑现实:机器能干吗?成本是否划算?时间是否得及?在保证质量前提下找最优解。

3.设计“夹稳、对准”的工具

这是保证精度的“秘密武器”。做转子、泵体这些复杂零件,普通工具不行。

专用夹具要确保:

零件每次放上去位置都一模一样(统一基准)。

夹得牢靠但不变形。

方便机器加工和测量。

好夹具能让难做的活变容易,精度更稳。

4.定好参数和“检查”的方法

· 每道工序,机器怎么开(转速、进刀速度等)要规定好,不能乱来,这直接影响质量和刀具寿命。

· 检查是重中之重!不能光靠最后看一眼。

关键步骤做完就要查(比如转子磨完形状、动平衡做好)。

用什么工具查(卡尺?专用量仪?三坐标?)要明确。

查哪些地方(关键尺寸、形状、光洁度、间隙)要清楚。

发现问题立刻停,别让错误流到下道工序。

5.抓住“基准”和“稳定”

基准统一:从第一道工序到最后装配,定位、测量都认准同一个“原点”或“参考面”。所有测量都从同一个角开始,否则容易乱套。

过程稳定:机器状态要好、刀具磨损要及时换、环境(温度)尽量稳、工人操作要规范。目标是做一百个零件,个个都一样好,不能时好时坏。

所以,图纸工艺它用一套严谨的方法,确保画在纸上的每一个要求,最终都实打实体现在做出来的泵上,让它能完美地制作。而这五个核心,是做好凸轮转子泵的工艺命脉。
